1．奧圖霧炮降塵原理
射霧降塵是城市空氣凈化系統中的一種，采用新型技術(布朗運動Brownian
Diffusion)AOBR技術來治理大氣污染，是續TVOC空氣凈化技術和HEPA過濾技術后更先進、更科學、能耗更低、凈化效果顯著的新型技術產業，其原理是噴霧產生的微粒來抑制空氣中的粉塵，從而產生固塵功效。微粒由于細小，表面張力基本為零，噴灑到空氣中，能迅速吸附空氣中的大小顆粒，能有效的控制粉塵量，固塵效果顯著，霧化效果明顯，不產生水滴和潮濕，不會對金屬器材有腐蝕效應，保護生產設備的安全，費用低廉，環保節能，安裝快速，設計合理，性價比較高。
射霧降塵的工作原理是利用高氣壓將水加壓，經過管道輸入到高壓噴嘴霧化裝置形成飄灑在空氣中的水霧，水霧經射霧系統將水霧發送到較遠距離，水霧能夠吸附空氣中的細小粉塵和懸浮微粒，在實現降塵的同時給大氣加濕。
2．奧圖霧炮射霧降塵原理圖
3.奧圖霧炮技術參數

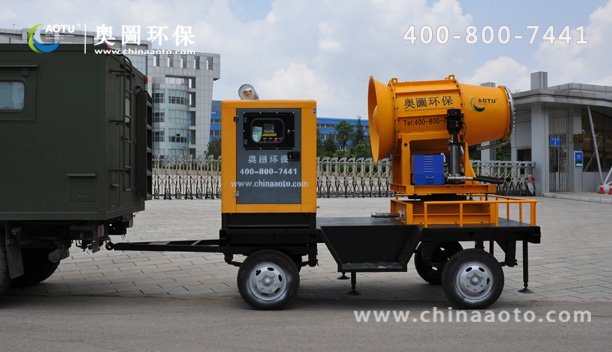

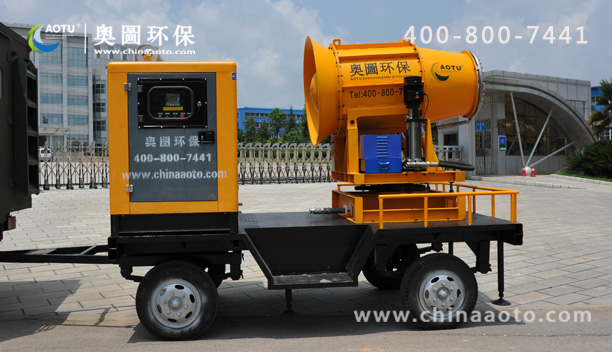

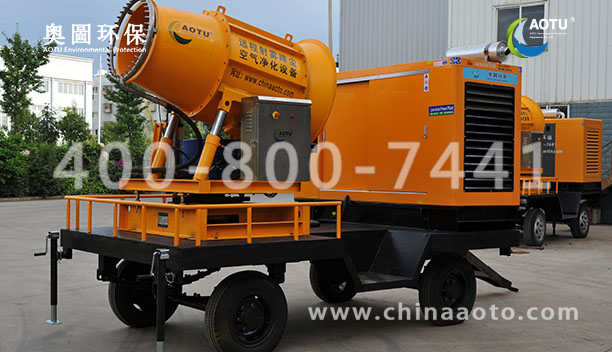

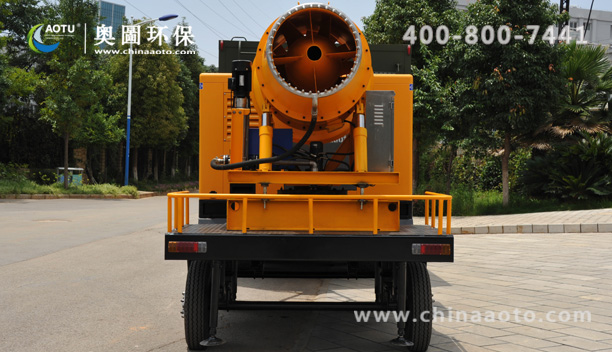

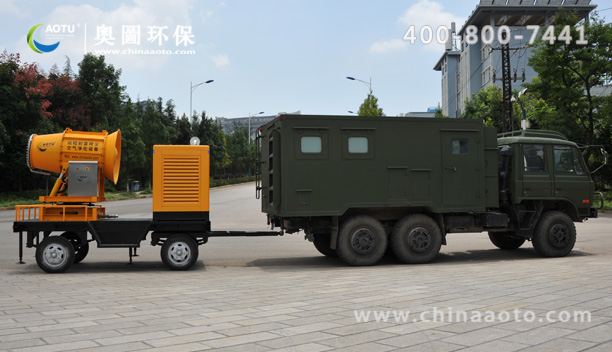

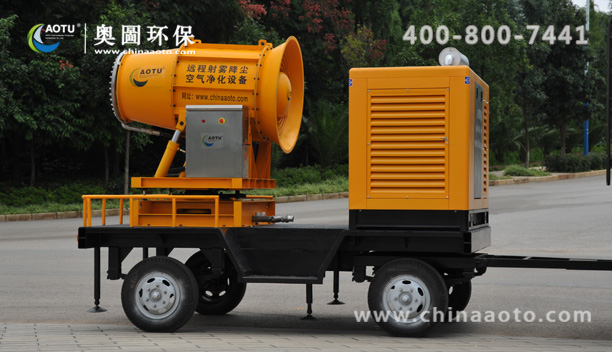

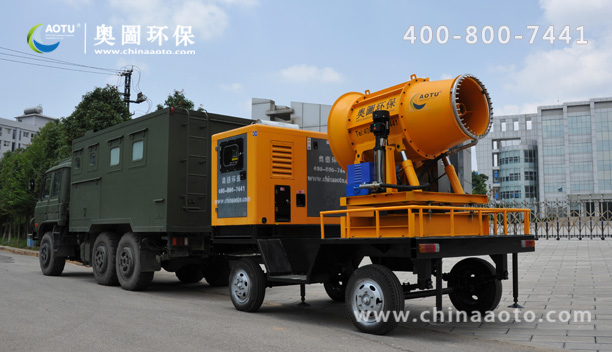

奧圖股份GB國家行業標準AOTU-85型牽引式霧炮參數
|
序號 |
技術參數 |
AOTU-85 |
備注 |
|
01 |
總功率 |
30 |
水電路控制一體機 |
|
02 |
風機類型及功率 （kw） |
射流風機 22 |
采用德國西門子電機 |
|
03 |
液泵類型及功率 （kw） |
一體式高壓不銹鋼離心泵 5.5 |
高壓耐磨不銹鋼水泵 |
|
04 |
液泵壓力（MPa） |
1.5～2.5 |
采用高壓耐磨不銹鋼水泵 |
|
05 |
液壓系統（帶液壓傳感器） |
2級雙液壓油缸 |
帶止鎖裝置，剎車裝置 |
|
06 |
3軸承旋轉支撐 |
（壓力、進項、旋轉）軸承 |
防共震和震動旋轉，承受壓力3T |
|
07 |
旋轉萬向節 |
312合金不銹鋼材質 |
可以360度旋轉 |
|
08 |
檢修快速插銷 |
312不銹鋼材質 |
6只 |
|
09 |
設備快速吊裝安裝機構 |
鋼制 |
四孔、六孔吊裝制 |
|
10 |
最大噴霧射程 |
80 |
霧量可調節 |
|
11 |
水平旋轉角度 |
±160° |
自動或手動（選裝） |
|
12 |
俯仰角度 |
-10～55° |
可以噴霧下方作業區域 |
|
13 |
最大覆蓋面積（㎡） |
22680 |
霧量大、顆粒小（節能） |
|
14 |
霧粒大小(μm) |
30～150 |
可調節 |
|
15 |
噴霧流量（L/min） |
50～66 |
可調節 |
|
16 |
噴頭 |
304合金不銹鋼材質 |
意大利進口 |
|
17 |
水路管道 |
304合金不銹鋼材質 |
進水管不銹鋼快速接頭，齒輪360度旋轉空心軸支撐機構 |
|
18 |
風量（m3/min） |
835 |
獲國家ISO18001、ISO9001、ISO14001、國際CE認證證書 |
|
19 |
風壓 |
900 |
|
|
20 |
防護等級 |
IP55/IP65 |
|
|
21 |
使用環境溫度（℃） |
-30～+50 |
|
|
22 |
控制方式 |
手動/遙控（全自動）帶PLC |
可選：瑞士進口、國產 |
|
23 |
遙控距離 |
≤100 |
|
|
24 |
噴頭數量（個） |
雙環：34+36 |
可選：進口、國產 |
|
25 |
霧炮外形尺寸 |
1850*1600*2000 |
|
|
26 |
底座尺寸 |
1390*1080 |
|
|
27 |
整機重量 |
1350 |
|
|
28 |
動力配置 |
60kw柴油發電機組或市電 |
可選：德國道依茨、國產品牌 |
|
29 |
啟動方式 |
軟啟動 |
4．水霧凝聚粉塵降塵圖
5.奧圖霧炮的優勢特點：
奧圖AOTU風送式除塵噴霧機由射流系統、水路及霧化系統、電控系統（本地控制、遙控器現場控制、遠程控制系統可選）、自動轉向裝置、俯仰角調整液壓系統、旋轉支座及底座組成。
AOTU風送式除塵噴霧機可根據用戶安裝需求配置為固定式、塔架式、升降式、牽引式（帶發電機和不帶發電機）和車載式等多種型式；控制方式也可根據使用需求配置為遠程中控+現場遙控的操作方式，遠程中控時，有相關監控探頭實時傳回現場畫面，根據監控畫面對設備進行相關操作。只要遠程中控不主動取得設備控制權，現場遙控均可自由操作；或選用現場手動操控和多種控制等結合方式；這些方式起動快捷、使用安全、靈活方便；配置方式也可根據使用需求配置為星三角啟動、軟啟動和變頻控制等多種控制方式。
奧圖環保降塵設備擁有專業的技術和優勢，占領國內主要市場，并出口俄羅斯、印度等國，昆明奧圖環保設備股份有限公司與東風汽車公司、長春一汽集團、航天科工集團云南航天工業總公司形成了穩固的合作，技術實力及資金實力居全國前列，售后服務網點遍及全國200多個城市。產品優勢如下：
1、專業工業造型設計，在滿足使用的安全性、可靠性、方便性及性能指標的同時，造型美觀、時尚、新穎，工藝考究。
2、國內知名專家進行空氣動力系統（葉輪、集流器、風筒、噴筒、導葉、導錐等）及整體設計，同等射程情況下，風機功率小、風筒整體尺寸較短，節能降耗且設備穩定性好。
3、風筒采用5mm優質鋼板經數控旋壓機卷制而成，風筒結實美觀，工藝一致性良好。
4、法蘭盤及導葉等均采用激光切割機進行下料，下料精度高切割邊緣無毛刺，法蘭之間對接一致性好。
5、射霧降塵設備構件全部采用噴砂除銹處理后采用國產優質品牌油漆進行噴涂烤漆。產品的耐候性良好，使用壽命長。
6、功轉換效率高、射程遠、覆蓋面積大、霧粒細小且均勻、抑塵效果好。水霧與飄在空中的塵埃接觸時，被塵埃所吸附，加大塵埃的比重，抑制塵埃在空氣中的流動，并加速塵埃沉降，實現對空氣的凈化。
7、核心控制部件PLC選用日本和泉品牌，其它零部件、輔材選用國內知名品牌，確保產品的可靠性和使用的耐久性。
8、主風機采用變頻器進行控制，保證風機啟動機運行的平穩性并降低能耗。
6.奧圖霧炮適用范圍：
城市拆遷工地、冶金鋼鐵企業、采礦區域、煤化工企業、水泥廠、火力發電廠、建筑工地、物料和礦產品露天堆放廠、混凝土處理廠、垃圾堆放場、垃圾焚燒廠、沙廠、干式物料倉庫、露天爆破、重度粉塵區域、大型自卸車卸料區域、港口碼頭、儲運區域、城市空氣污染粉塵超標區域等地方的水霧除塵、抑塵、降溫。
7.奧圖霧炮應用行業：
有環保、冶金、化工、煤炭、鋼鐵、焦化、洗煤廠、火力發電廠、沿海港口、碼頭、建筑施工、造船、修船、粉煤灰、儲灰場、公共場所、炎熱場地等。
